Opis

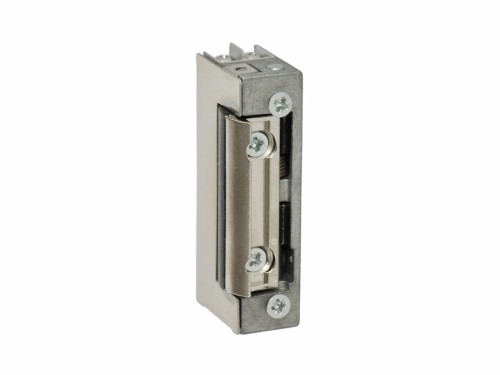

ES16R-S12DC-R
"ES" - ELECTRIC STRIKE - ELEKTROZACZEP
Funkcją elektrozaczepu jest blokada zabezpieczonego nim wejścia i jego zwolnienie po podaniu napięcia zasilającego cewkę elektrozaczepu. Sterowanie elektrozamkiem może być realizowane przez system domofonowy, videodomofonowy, kontroli dostępu lub też prosty przycisk zwierny (tzw. „dzwonkowy”).
Elektrozaczepy SCOT wytwarzane są z wysokiej jakości materiałów, co przekłada się na bezawaryjną pracę przez długi czas. Testy producenta nie wykazują nadmiernego zużycia nawet przy setkach tysięcy cykli otwarcia. Pozwala to na objęcie elektrozaczepu 3-letnią gwarancją.
ES16R-S12DC-R
"16" - ELEKTROZACZEP WĄSKI, szerokość 16,5mm
Elektrozaczep wąski oprócz standardowego zastosowania (np. furtki), pozwala na montaż w stolarce aluminiowej i PCV, czyli tam, gdzie elektrozaczep standardowej szerokości się nie mieści.
ES16R-S12DC-R
"R" - RADIALNY
Model radialny posiada przesuniętą w kierunku krawędzi oś obrotu języka, dzięki czemu po otwarciu język nie wychyla się poza standardową szerokość elektrozaczepu.
ES16R-S12DC-R
"S" - SYMETRYCZNY
W przypadku typowych modeli, klient przy wyborze elektrozamka musi określić kierunek otwierania sterowanych nim drzwi (lewy-prawy). Elektrozaczep symetryczny posiada zapadkę (język) umieszczony w jednakowej odległości od obu krawędzi obudowy, co sprawia, że można montować zarówno w drzwiach lewych jak i prawych. Eliminuje to konieczność doboru konkretnego rodzaju elektrozamka podczas projektowania kontroli wejścia.
ES16R-S12DC-R
12DC - napięcie zasilania, R - REWERSYJNY
Elektrozamek został wyposażony w cewkę o obniżonym poborze prądu pozwalającą na zasilanie prądem stałym DC. Po zasileniu elektrozamka prądem stałym osoba przy wejściu usłyszy tylko charakterystyczny „klik”. Napięcie zasilania elektrozaczepu: 12V DC.
Elektrozaczep z odwrotną funkcją otwarcia. Elektrozaczep rewersyjny jest po podłączeniu napięcia zasilającego ZAMKNIĘTY – zablokowany. Po odłączeniu zasilania zamek jest OTWARTY – odblokowany.
POZOSTAŁE CECHY
REGULACJA JĘZYKA ZAPADKI
Pozwala na eliminacją luzów pomiędzy językiem elektrozamka a językiem zamka drzwi przez wysunięcie języka elektrozamka w zakresie 0 ~ 2 mm od standardowego położenia.
WBUDOWANE ZABEZPIECZENIE PRĄDOWE - TRANSIL
Podczas działania elektrozaczepu w jego cewce indukuje się napięcie, które po zaniku napięcia sterującego może zwrotnie negatywnie wpłynąć na element sterujący (np. system domofonowy, zasilacz). Wbudowane w elektrozaczep zabezpieczenie prądowe zabezpiecza elementy sterujące.
OPIS DZIAŁANIA
Bez podania napięcia - elektrozaczep odblokowany.
Podanie napięcia powoduje zablokowanie elektrozaczepu. Wejście jest odblokowane tak długo jak długo trwa impuls sterujący (zdejmujący napięcie).
WYMIARY
Specyfikacja
Symbol |
ES16R-S12DC-R |
Rodzaj |
Rewersyjny (NO), radialny |
Symetryczny |
Tak |
Kategoria użytkowania |
Klasa 3 – Ciężkie warunki eksploatacji (budynki publiczne) |
Napięcie zasilania |
12V DC |
Max. czas sygnału sterującego |
100% |
Wytrzymałość |
4000N |
Max. nacisk wstępny na język |
10N (DC) |
Pobór prądu |
300mA |
Rezystancja cewki |
40 Ω |
Zabezpieczenie toru zasilania |
Transil |
Regulacja języka |
0-2 mm |
Temperatura pracy (otoczenia) |
-10°C ~ +60°C |
Wymiary (wys. x szer. x gł.) |
67 X 16,5 X 28,5 mm |
